Care sunt parametrii de testare ai Cbb21?

În calitate de furnizor de condensatoare CBB21, sunt adesea întrebat despre parametrii de testare ai acestor componente electronice esențiale. Condensatorii CBB21, cunoscuți și sub denumirea de condensatori cu film de polipropilenă metalizată, sunt utilizați pe scară largă în diferite circuite electronice datorită proprietăților lor electrice excelente. În această postare de blog, voi aprofunda în parametrii cheie de testare ai condensatoarelor CBB21, oferindu-vă o înțelegere cuprinzătoare a ceea ce face ca aceste componente să fie fiabile și de înaltă performanță.

Capacitate

Capacitatea este unul dintre cei mai fundamentali parametri ai unui condensator. Măsoară capacitatea unui condensator de a stoca o sarcină electrică. Pentru condensatoarele CBB21, valoarea capacității este specificată într-un anumit interval de toleranță. Toleranța standard pentru condensatoarele CBB21 este de obicei de ±5% sau ±10%. În timpul procesului de testare, folosim contoare de capacitate de precizie pentru a măsura capacitatea reală a fiecărui condensator. Această măsurătoare este crucială deoarece valoarea capacității afectează direct performanța circuitului electronic în care este utilizat condensatorul. De exemplu, într-un circuit de filtrare, o valoare incorectă a capacității poate duce la o performanță slabă de filtrare, permițând trecerea frecvențelor nedorite.

Ne asigurăm că condensatorii noștri CBB21 îndeplinesc valorile specificate ale capacității controlând cu atenție procesul de fabricație. Capacitatea unui condensator CBB21 este determinată de factori precum aria filmului metalizat, distanța dintre straturile de film și constanta dielectrică a filmului de polipropilenă. Prin controlul precis al acestor factori în timpul producției, putem produce condensatoare cu valori precise ale capacității. Dacă sunteți interesat de nostruCBB21 - Condensator film 160V, puteți fi sigur că capacitatea sa este măsurată cu precizie și în limitele de toleranță specificate.

Tensiune nominală

Tensiunea nominală a unui condensator CBB21 indică tensiunea maximă pe care condensatorul o poate rezista în siguranță fără a suferi defecțiuni. Acest parametru este de cea mai mare importanță, deoarece depășirea tensiunii nominale poate cauza deteriorarea materialului dielectric (film de polipropilenă în cazul CBB21), ceea ce duce la un scurtcircuit și poate deteriora condensatorul și întregul circuit electronic.

Testăm tensiunea nominală a condensatoarelor noastre CBB21 folosind echipamente de testare de înaltă tensiune. În timpul testului, condensatorul este supus unei tensiuni care crește treptat până când atinge tensiunea nominală specificată. Condensatorul este apoi menținut la această tensiune pentru o anumită perioadă pentru a-i asigura stabilitatea. Dacă condensatorul trece acest test fără semne de defecțiune, se consideră că îndeplinește cerințele de tensiune nominală.

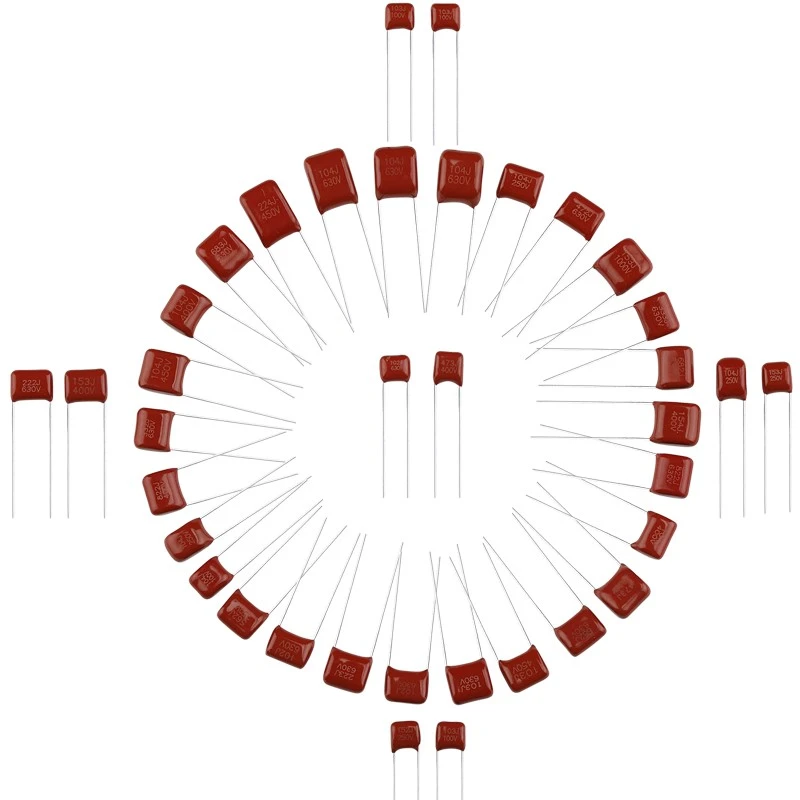

Condensatorii noștri CBB21 au diferite tensiuni nominale, cum ar fi 100V și 160V. De exemplu, al nostruCBB21 - Condensator film 100Veste conceput pentru a funcționa în siguranță în circuite în care tensiunea nu depășește 100V. Atunci când selectați un condensator CBB21 pentru aplicația dvs., este esențial să alegeți un condensator cu o tensiune nominală mai mare decât tensiunea maximă din circuit pentru a asigura o funcționare fiabilă.

Factorul de disipare

Factorul de disipare (DF) al unui condensator este o măsură a pierderii de energie din condensator atunci când funcționează într-un circuit de curent alternativ. Este definit ca raportul dintre puterea disipată în condensator și puterea reactivă stocată în condensator. Un factor de disipare scăzut indică faptul că condensatorul are pierderi reduse de energie și este mai eficient.

Măsurăm factorul de disipare al condensatorilor noștri CBB21 folosind un circuit de punte sau un contor LCR. Factorul de disipare este afectat de factori precum calitatea materialului dielectric, frecvența tensiunii aplicate și temperatura. În general, pe măsură ce frecvența crește, crește și factorul de disipare al unui condensator.

Pentru condensatoarele CBB21, este de dorit un factor de disipare scăzut, deoarece înseamnă că se irosește mai puțină energie sub formă de căldură. Acest lucru este deosebit de important în aplicațiile de înaltă frecvență în care căldura excesivă poate reduce durata de viață a condensatorului și poate afecta performanța întregului circuit. Procesul nostru de fabricație este optimizat pentru a produce condensatori CBB21 cu factori de disipare scăzuti, asigurând eficiență și fiabilitate ridicate în diverse aplicații.

Rezistenta de izolare

Rezistența de izolație este o măsură a rezistenței dintre cele două terminale ale unui condensator. Indică cât de bine poate împiedica materialul dielectric trecerea curentului continuu prin condensator. O rezistență ridicată de izolație este crucială pentru buna funcționare a condensatorului, deoarece asigură menținerea sarcinii stocate și existența unui curent de scurgere minim.

Testăm rezistența de izolație a condensatoarelor noastre CBB21 folosind un contor de înaltă rezistență. Condensatorul este încărcat la o tensiune specificată, iar apoi rezistența de izolație este măsurată pe o anumită perioadă. O rezistență scăzută de izolație poate duce la un curent de scurgere semnificativ, care poate face ca condensatorul să își piardă încărcătura stocată în timp și să afecteze performanța circuitului.

În producția noastră, folosim folie de polipropilenă de înaltă calitate, cu proprietăți excelente de izolare, pentru a ne asigura că condensatorii noștri CBB21 au o rezistență ridicată la izolație. Acest lucru ajută la menținerea stabilității performanței condensatorului și prelungește durata de viață a acestuia.

Coeficient de temperatură

Coeficientul de temperatură al unui condensator măsoară modul în care valoarea capacității se modifică odată cu temperatura. Pentru condensatoarele CBB21, coeficientul de temperatură este de obicei specificat în părți per milion pe grad Celsius (ppm/°C). Un coeficient de temperatură scăzut indică faptul că valoarea capacității rămâne relativ stabilă pe un domeniu larg de temperatură.

Testăm coeficientul de temperatură al condensatoarelor noastre CBB21 prin măsurarea capacității la diferite temperaturi. Condensatorul este plasat într-o cameră cu temperatură controlată, iar capacitatea este măsurată la diferite temperaturi în intervalul specificat de temperatură de funcționare. Acest test ne permite să ne asigurăm că condensatorii noștri își pot menține performanța în diferite condiții de mediu.

În aplicațiile în care temperatura poate varia semnificativ, cum ar fi în electronica auto sau sistemele de control industrial, un condensator CBB21 cu un coeficient de temperatură scăzut este esențial. NoastreCondensator Mkpeste conceput pentru a avea un coeficient de temperatură scăzut, oferind performanțe fiabile într-o gamă largă de temperaturi.

Frecvența auto-rezonantă

Frecvența de rezonanță proprie a unui condensator este frecvența la care reactanța inductivă a conductorilor condensatorului și structura internă anulează reactanța capacitivă. La frecvența de rezonanță proprie, impedanța condensatorului este la minim, iar condensatorul se comportă mai mult ca un scurtcircuit.

Măsurăm frecvența de rezonanță proprie a condensatoarelor noastre CBB21 folosind analizoare de rețea. Acest parametru este important în aplicațiile de înaltă frecvență, deoarece determină limita superioară de frecvență la care condensatorul poate funcționa eficient. Dacă frecvența de funcționare a circuitului este apropiată sau mai mare decât frecvența de auto-rezonare a condensatorului, performanța condensatorului se va degrada semnificativ.

Condensatorii noștri CBB21 sunt proiectați să aibă o frecvență de auto-rezonanță ridicată, permițându-le să fie utilizate în circuite de înaltă frecvență, cum ar fi circuitele de radiofrecvență (RF) și sursele de alimentare comutate.

Concluzie

În concluzie, parametrii de testare ai condensatoarelor CBB21, inclusiv capacitatea, tensiunea nominală, factorul de disipare, rezistența de izolație, coeficientul de temperatură și frecvența de rezonanță proprie, sunt toți cruciali pentru asigurarea performanței și fiabilității acestor componente. În calitate de furnizor, avem mare grijă în testarea fiecărui condensator pentru a ne asigura că îndeplinește cele mai înalte standarde de calitate.

Dacă aveți nevoie de condensatoare CBB21 de înaltă calitate pentru proiectele dumneavoastră electronice, suntem aici pentru a vă oferi cele mai bune soluții. Condensatorii noștri sunt testați riguros pentru a ne asigura că îndeplinesc cerințele dumneavoastră specifice. Fie că ai nevoieCBB21 - Condensator film 160V,Condensator Mkp, sauCBB21 - Condensator film 100V, avem produsele potrivite pentru tine. Contactați-ne pentru a discuta nevoile dvs. de achiziții și pentru a începe un parteneriat de succes.

Referințe

• „Manualul condensatorului”, Asociația Componentelor Electronice
• „Fundamentals of Electronic Circuits”, McGraw – Hill Education
